TBB系列变电站电容器固定补偿成套装置
适用范围:
适用于6kV10kV 35kV 等工频输配电系统中用户感性负荷较稳定或已在上段及下段母线分级补偿的场所,用于提高功率因数,调整电网电压,降低线路损耗,充分发挥设备效率、改善供电质量。
设备构件

TBB型高压并联电容器装置是主要由电力电容器、放电线圈、氧化锌避雷器、串联电抗器、支柱瓷瓶、铁柜、柜体或围栏、构件、联接母线等组成。一般分为户外围栏式或户内柜式、户外箱变式等不同组合。

主要技术参数

* 额定电压:6kV10kV35kV
* 额定频率:50Hz
* 补偿容量:根据变压器参数或现场运行参数计算
* 结构形式:户内柜式、户外围栏式等形式安装
* 电容器接线形式:单星或双星接线
* 环境温度:- 25℃~+ 55
* 海拔高度:不超过 1000 米(对于安装运行地点的海拔高度超过 1000 米时,在订货时应特别加以说明)
*  其它:安装运行地点应无剧烈的机械振动、无有害气体和蒸汽、无导电性或爆炸性执行*标准:JB7111-1993《高压并联电容器装置》GB/T11024.1-2001 《标称电压1kV以上交流电力系统用并联电容器》 GB50227-95 《并联电容器装置设计规范》尘埃
结构形式
户内柜式一般采用干式铁心电抗器+电容器的组合方式。接线方式一般有双星型及单星型的组合。根据电力系统情况、电容器室的面积,选择合适的电容器、所匹配的串联电抗器等。
* 电容器的选择:
TBB 系列变电站固定补偿成套装置单只电容器容量选择为 100kvar 150kvar 时,可选用双层排列单只电容器容量选择大于 200kvar 时,可选用单层排列
* 电抗器的选择:
串联电抗器串联在电容器组回路中,用于抑制高次谐波,限制合闸涌流用于抑制 5 次及以上谐波时,电抗器可按 XL / XC=4.5% 5% 配置用于抑制 3 次及以上谐波时,电抗器可按 XL / XC=12% 配置
仅用于限制涌流时,电抗器可按 XL / XC=0.1% 1% 配置

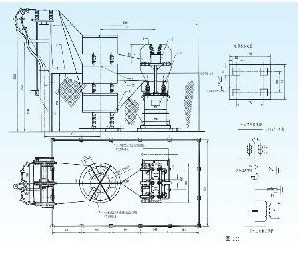

 户内柜式电容器单层安装布置示意图
 技术特点
 * 户内柜式采用单元式结构,每套装置包括有一个进线及电抗器柜单元及若干个电容器柜单元,且在每个单元上安装观察窗、观察指示灯、带电指示器、运行指示灯等,并在进线单元操作机构及每个高压单元安装电磁锁,满足“五防”要求,方便用户观察并保证设备安全运行。
* 对应户外框架式,在电抗器及电容器框架四周加有防护围栏,围栏门上配有电磁锁,满足“五防”要求,且在电容器框架至围栏间留有检修、维护通道,检修维护方便。
* 单只电容器采用专用高压喷逐式熔断器作为短路保护,确保设备安全运行。
* 根据系统谐波的情况,可加装 1% 12% 干式串联电抗器,降低系统操作过电压、限制减小合闸涌流、抑制系统高次谐波、避免发生谐振,保护电容器组可靠运行。
* 成套装置的进线单元选用负荷开关或隔离开关作为主开关,与系统有明显断口,便于维护与检修。
* 降低线路损耗、变压器损耗;降低供电的视在功率,增加输变电设备线路的负荷能力,延长电气控制设备的使用寿命;功率因数可提高到 0.9 以上,节电效果显著,减少电费开支。
* 提供不平衡电压或电流保护接点,依靠上端投切断路器柜中微机保护实现过压、失压、不平衡、过电流保护等保护功能。

TBB型高压并电容器成套装置型号、规格、主要参数及外形尺寸
序号

额定电压kV
电容器组额定电压kV
电容器组额定容量kVar
电容器组额定电流A
单台电容器容量kVar
接线方式
保护方案
外形尺寸(mm
A
B
h
1
 TBB6-600/100-AKW
6
6.6
600
52.5
100
Y
开口三角电压保护
2400
1200
2950
2
2
 TBB6-900/100-AKW
6
6.6
900
78.72
100
Y
开口三角电压保护
1860
1200
2950
2
3
 TBB6-1200/50-AKW
6
6.6
1200
105
50
Y
开口三角电压保护
4250
1200
2950
2
4
 TBB6-1200/100-AKW
6
6.6
1200
105
100
Y
开口三角电压保护
3050
1200
2950
2
5
 TBB6.6-1200/100-AKW
6.6
7.3
1200
95
100
Y
开口三角电压保护
3530
1200
2950
2
6
 TBB10-600/200-AKW
10
11
600
31.5
200
Y
开口三角电压保护
1860
1200
2960
2
7
 TBB10-750/125-AKW
10
11
750
118
125
Y
开口三角电压保护
2400
1200
2950
2
8
 TBB10-900/100-AKW
10
11
900
47.24
100
Y
开口三角电压保护
2900
1600
3500
1
9
 TBB10-1200/100-AKW
10
11
1200
63
100
Y
开口三角电压保护
2200
2700
2840
1
10
 TBB10-1200/100-AK
10
11
1200
63
100
Y
开口三角电压保护
3050
1200
2800
2
11
 TBB10-1500/100-AKW
10
11
1500
78.75
100
Y
开口三角电压保护
4150
1200
2950
2
12
 TBB10-1500/50-ALW
10
11
1500
78.75
50
Y-Y
中线电流不平衡保护
3000
1600
3200
2
13
 TBB10-1800/50-ALW
10
11
1800
94.5
50
Y-Y
中线电流不平衡保护
3200
1600
3200
2
14
 TBB10-1800/100-AKW
10
11
1800
94.5
100
Y
开口三角电压保护
3600
1200
2800
2
15
 TBB10-1800/200-AKW
10
11
1800
94.5
200
Y
开口三角电压保护
3050
1200
3200
2
16
 TBB10-2100/50-ALW
10
11
2100
110
50
Y-Y
中线电流不平衡保护
3400
1600
3200
2
17
 TBB10-2100/100-AKW
10
11
2100
110
100
Y
开口三角电压保护
3700
1200
2950
2
18
 TBB10-2400/100-AKW
10
11
2400
126
100
Y
开口三角电压保护
4250
1200
2950
2
19
 TBB10-2400/200-AKW
10
11
2400
126
200
Y
开口三角电压保护
3600
1200
2300
2
20
 TBB10-2400/50-ALW
10
11
2400
126
50
Y-Y
中线电流不平衡保护
3600
1600
3200
2
21
 TBB10-3000/100-AKW
10
11
3000
157
100
Y
开口三角电压保护
3600
2700
2840
1
22
 TBB10-3000/100-AK
10
11
3000
157
100
Y
开口三角电压保护
4800
1200
2950
2
23
 TBB10-3000/100-ALW
10
11
3000
157
100
Y-Y
中线电流不平衡保护
3200
1600
3200
2
24
 TBB10-3600/100-AKW
10
11
3600
189
100
Y
开口三角电压保护
5450
1200
2950
2
25
 TBB10-3600/100-ALW
10
11
3600
189
100
Y-Y
中线电流不平衡保护
3500
1600
3200
2
26
 TBB10-3900/100-AKW
10
11
3900
208
100
Y
开口三角电压保护
6000
1200
2900
2
27
 TBB10-4800/100-AKW
10
11
4800
252
100
Y
开口三角电压保护
4250
1500
3200
2
28
 TBB10-4800/100-ALW
10
11
4800
252
100
Y-Y
中线电流不平衡保护
4000
1600
3200
2
29
 TBB10-5400/200-AKW
10
11
5400
284
200
Y
开口三角电压保护
3200
1200
3200
2
30
 TBB10-6000/200-AKW
10
11
6000
314
200
Y
开口三角电压保护
3500
1200
3200
2
