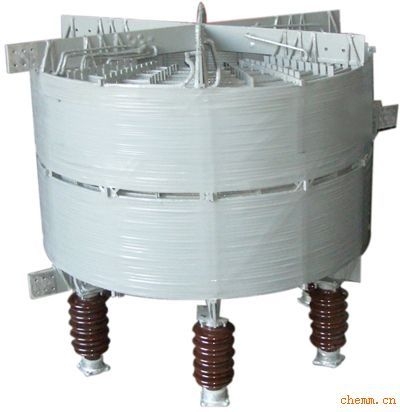

高压空芯电抗器:高压空芯电抗器 [点击:1157次]
产品特点
1.干式空心电抗器特具的无油结构,杜绝了油浸电抗器漏油、易燃等缺点,保证了运行安全;没有铁芯,不存在铁磁饱和,电感值的线性度好。
2.应用计算机进行干式空心电抗器优化设计,可以按照用户的不同使用要求快速准确的设计出最理想的结构参数(各层线圈匝数、温度、损耗、电动力、结构尺寸等)。
3.干式空心电抗器是采用多层绕组并联的筒形结构。各包封之间聚酯引拔条形成通风气道,便于空气对流形成自然冷却,散热性好,线圈温度低。
4.绕组选用小截面园导线多股平行绕制,可使涡流损耗和漏磁损耗明显减少。每根导线表面都用多层绝缘性能良好的聚酯薄膜进行半叠绕包,使之具有很高的绝缘强度。
5.绕组外部用浸渍环氧树脂的玻璃纤维缠绕严密包封,并经高温固化,使之具有良好的整体性,其机械强度高、耐受短时电流的冲击能力强,满足产品动、热稳定的要求。
6.采用机械强度高的铝质星形接线架,涡流损耗小,可以满足对线圈匝数的要求。所有的导线引出线全部用氩弧焊焊接在星形接线臂上,不用螺钉连接,提高了运行的可靠性。
7.电抗器的整个内外表面上都涂有抗紫外线防老化的特殊防护层,起附着力强,能耐受户外恶劣的气候条件。电抗器的工作寿命期可长达30年之久。
8.干式空心电抗器重量轻、体积小、运输方便、安装灵活。三相垂直布置及三相水平布置均可;户外露天使用可大大减少基建投资。
9.干式空心电抗器运行安全、噪音低微,不需经常维护。
10.根据用户要求,其电感量可以做成可调的,调节范围可达50%或更大一些。
常用种类和用途
a.串联电抗器在并联电容器补偿装置中与电容器串联,,用以抑制谐波电流和限制合闸涌流。
b.限流电抗器串联在电力系统上,在系统发生故障时,用以限制短路电流,将短路电流限制在允许的范围内。
c.并联电抗器并联在电力系统上,通过主变向系统输送感性无功,用以补偿输电线路的电容电流,防止轻负荷线端电压升高,维持输电系统的电压稳定。
d.滤波电抗器与并联电容组串联使用,组成调谐回路,滤除特定的高次谐波,保证电网供电质量。
安装方式
    干式空心电抗器应安装在混凝土基础上,常见的安装方式有三相垂直布置、二相叠放一相平放布置、三相水平呈“一”字形或“品”字形布置等几种方式。安装地点可以是户外或户内。

6KV干式空心串联电抗器技术参数表

并联电容组额定容量
额定电抗率
额定端电压
额定电
单相容
额定电感
外行尺寸
安装直径
相间距离
单相重量
支点个数
外径D*高度H

kvar
%
V
A
kvar
mH
mm
mm
mm
kg
CKGKL-1/6-1
300
1
38.1
26.2
1
4.629
Ф600/590
Ф450
315
45
3
CKGKL-2/6-1
600
1
38.1
52.5
2
2.31
Ф600/580
Ф450
315
47
3
CKGKL-3/6-1
900
1
38.1
78.7
3
1.541
Ф600/575
Ф450
315
51
3
CKGKL-4/6-1
1200
1
38.1
105
4
1.155
Ф600/560
Ф450
315
54
3
CKGKL-5/6-1
1500
1
38.1
131.2
5
0.924
Ф700/550
Ф550
315
58
3
CKGKL-6/6-1
1800
1
38.1
157.5
6
0.77
Ф700/540
Ф550
315
61
3
CKGKL-8/6-1
2400
1
38.1
210
8
0.578
Ф700/630
Ф550
315
68
3
CKGKL-9/6-1
2700
1
38.1
236.2
9
0.513
Ф700/610
Ф550
315
74
3
CKGKL-10/6-1
3000
1
38.1
262.5
10
0.462
Ф700/585
Ф550
315
85
3
CKGKL-12/6-1
3600
1
38.1
315
12
0.385
Ф700/560
Ф550
315
89
3
CKGKL-14/6-1
4200
1
38.1
367.5
14
0.33
Ф700/540
Ф550
315
93
3
CKGKL-16/6-1
4800
1
38.1
420
16
0.289
Ф900/560
Ф550
315
99
3
CKGKL-6/6-6
300
6
228.6
26.2
6
27.77
Ф900/560
Ф750
315
93
3
CKGKL-12/6-6
600
6
228.6
52.2
12
13.86
Ф900/550
Ф750
315
100
3
CKGKL-18/6-6
900
6
228.6
78.7
18
9.246
Ф900/540
Ф750
315
108
3
CKGKL-24/6-6
1200
6
228.6
105
24
6.93
Ф900/530
Ф750
315
120
3
CKGKL-30/6-6
1500
6
228.6
131.2
30
5.546
Ф900/510
Ф750
315
132
3
CKGKL-36/6-6
1800
6
228.6
157.5
36
4.62
Ф900/505
Ф750
315
140
3
CKGKL-48/6-6
2400
6
228.6
210
48
3.465
Ф900/500
Ф750
315
154
3
CKGKL-54/6-6
2700
6
228.6
236.2
54
3.081
Ф900/490
Ф750
315
162
3
CKGKL-60/6-6
3000
6
228.6
262.5
60
2.772
Ф900/485
Ф750
315
175
6
CKGKL-72/6-6
3600
6
228.6
315
72
2.31
Ф1100/560
Ф950
315
182
6
CKGKL-84/6-6
4200
6
228.6
367.5
84
1.98
Ф1100/540
Ф950
315
216
6
CKGKL-96/6-6
4800
6
228.6
420
96
1.733
Ф1100/530
Ф950
315
232
6
CKGKL-48/6-12
1200
12
498.8
96.2
48
16.5
Ф1000/670
Ф850
315
125
6
CKGKL-60/6-12
1500
12
498.8
120.3
60
13.2
Ф1000/640
Ф850
315
221
6
CKGKL-72/6-12
1800
12
498.8
144.3
72
11
Ф1000/610
Ф850
315
240
6
CKGKL-96/6-12
2400
12
498.8
192.5
96
8.248
Ф1000/600
Ф850
315
265
6
CKGKL-108/6-12
2700
12
498.8
216.5
108
7.334
Ф1100/585
Ф950
315
283
6
CKGKL-120/6-12
3000
12
498.8
240.6
120
6.599
Ф1100/540
Ф950
315
309
6
CKGKL-140/6-12
3600
12
498.8
288.7
144
5.5
Ф1100/535
Ф950
315
348
6
CKGKL-168/6-12
4200
12
498.8
336.8
168
4.714
Ф1300/680
Ф1150
315
362
6
CKGKL-192/6-12
4800
12
498.8
384.9
192
4.125
Ф1300/660
Ф1150
315
386
6
CKGKL-216/6-12
5400
12
498.8
433
216
3.667
Ф1300/640
Ф1150
315
405
6
CKGKL-240/6-12
6000
12
498.8
481.1
240
3.3
Ф1300/620
Ф1150
315
428
6
CKGKL-264/6-12
6600
12
498.8
529.3
264
3
Ф1300/600
Ф1150
315
466
6
